Введение продукта

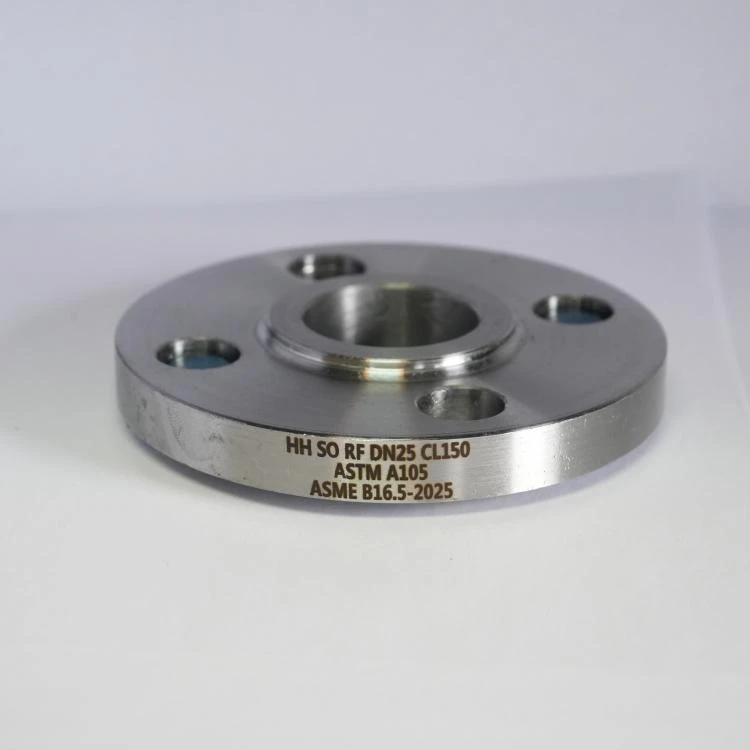

Стальная накладка на фланцеКомпания HAIHAO — это кованый компонент для соединения труб, предназначенный для простого выравнивания и сборки в трубопроводных системах. Изготовлено в Китае в строгом соответствии со стандартами ASME B16.5.стальная накладка на фланцескользит по концу трубы, позволяя выполнять угловую сварку, что снижает необходимость точной резки.
Параметры продукта
|
Предметы |
Детали спецификации |
|
Диапазон размеров |
От 1/2" до 24" (от DN15 до DN600) |
|
Класс давления |
Класс 150, 300, 600, 900, 1500, 2500 |
|
Тип/модель |
Кованые, нескользящие-на |
|
Тип подключения |
Конец под приварку встык-(для крепления трубы) |
|
Емкость поставок |
2000 тонн/месяц |
Техническая схема
АСМЭ Б16.5
Приблизительный вес накладки-на фланцах (кг)
|
РАЗМЕР |
Номинальное давление |
||||||
|
DN |
НПС |
Класс 150 |
Класс300 |
Класс600 |
Класс900 |
Класс 1500 |
Класс 2500 |
|
15 |
1/2" |
0.41 |
0.63 |
0.75 |
1.75 |
1.75 |
|
|
20 |
3/4" |
0.58 |
1.16 |
1.35 |
2.35 |
2.35 |
|
|
25 |
1" |
0.8 |
1.37 |
1.58 |
3.5 |
3.5 |
|
|
32 |
1-1/4" |
1.07 |
1.75 |
2.15 |
4.01 |
4.01 |
|
|
40 |
1-1/2" |
1.37 |
2.47 |
2.99 |
5.52 |
5.52 |
|
|
50 |
2" |
2.01 |
2.9 |
3.71 |
9.81 |
9.81 |
|
|
65 |
2-1/2" |
3.32 |
4.17 |
5.2 |
13.5 |
13.5 |
|
|
80 |
3" |
3.83 |
5.92 |
7.13 |
11.5 |
|
|
|
100 |
4" |
5.4 |
9.73 |
14.9 |
19.4 |
|
|
|
125 |
5" |
6.26 |
12.4 |
24.6 |
32.4 |
|
|
|
150 |
6" |
7.5 |
16 |
28.7 |
41 |
|
|
|
200 |
8" |
12.3 |
23.9 |
43.5 |
70.6 |
|
|
|
250 |
10" |
16.2 |
34 |
70.9 |
99.7 |
|
|
|
300 |
12" |
26.5 |
49.1 |
84.5 |
132.3 |
|
|
|
350 |
14" |
34.5 |
69.1 |
99.3 |
151.8 |
|
|
|
400 |
16" |
45.5 |
88.9 |
141 |
184.1 |
|
|
|
450 |
18" |
48.5 |
107.2 |
174.8 |
256.1 |
|
|
|
500 |
20" |
61.8 |
132.9 |
221.8 |
333.2 |
|
|
|
550 |
22" |
|
|
|
|
|
|
|
600 |
24" |
87.7 |
198.7 |
313.3 |
600 |
|
|
Преимущества продукта
1.Снижение стоимости жизненного цикла трубопровода-: кованое сырье в сочетании с антикоррозийным маслом или обработкой поверхности методом горячего-оцинкования эффективно продлевает срок службы изделия.
2. Контроль затрат при реализации инженерного проекта: при ежемесячной поставке 2000 тонн продукт может осуществлять поэтапную и серийную поставку в соответствии с графиком строительства крупных- промышленных проектов, избегать затрат на задержку строительства, вызванных нехваткой соединительных компонентов, а режим пакетной закупки может реализовать эффект масштаба закупок и снизить стоимость закупки единицы фланцевой продукции.
Приложения
Нефть, химия и природный газ
Для трубопроводного соединения реакторов, резервуаров-хранилищ и компрессоров, адаптированных к условиям эксплуатации со средней коррозией и высоким-давлением.
Электроэнергия
Подходит для трубопроводного соединения котлов, паровых турбин и теплообменников, выдерживает высокие-температуры и высокие-давления в трубопроводах.
Судостроение, морское и коммунальное машиностроение
Применяется для судового балласта, городского водоснабжения и газопроводов, адаптируясь к коррозии морской воды и сложным внешним условиям.
